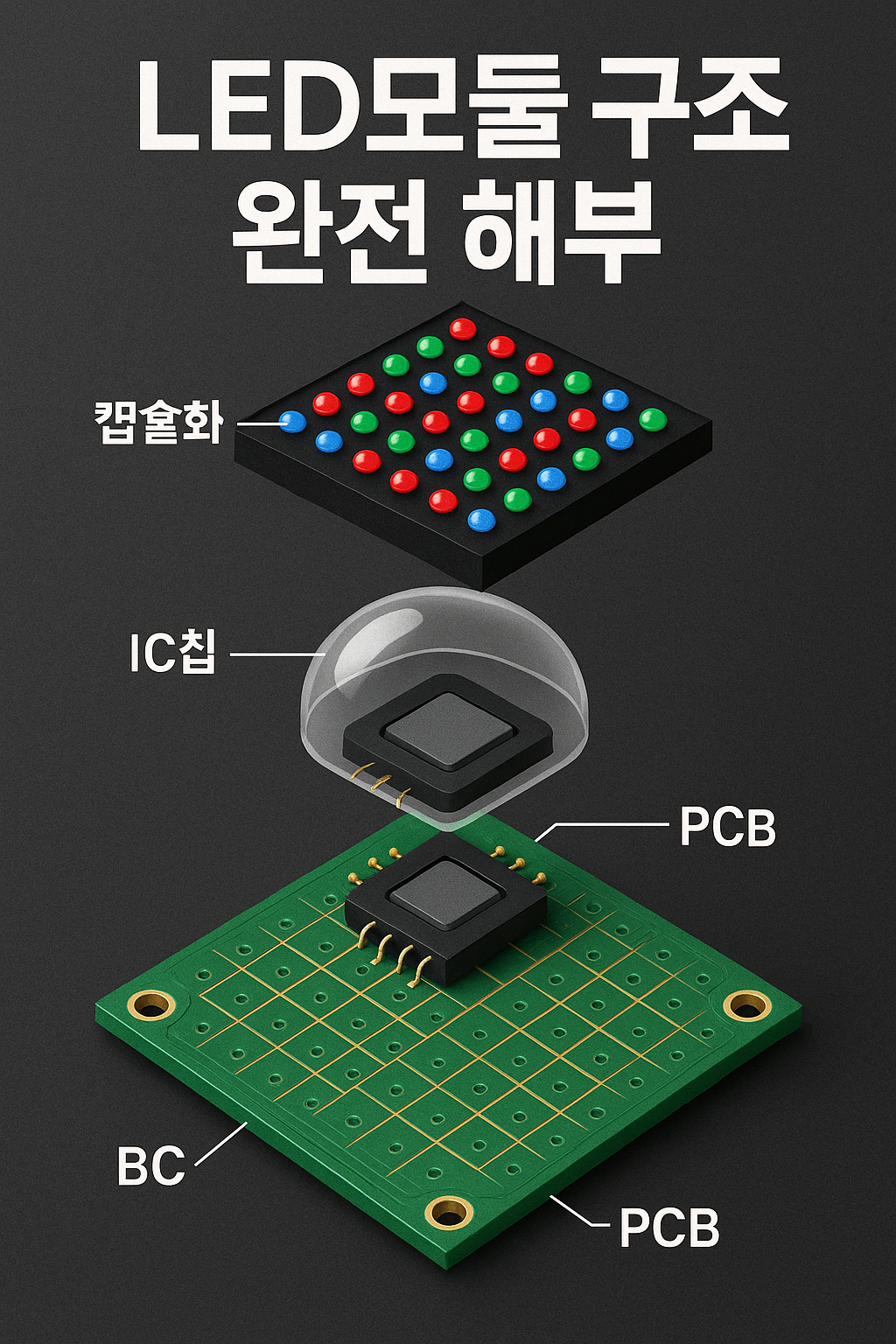

LED모듈은 다양한 디스플레이 장치의 핵심 부품으로, 실내외 전광판, 광고판, 안내판 등에서 널리 사용됩니다. 외형은 단순해 보여도 내부 구조는 정밀하게 설계되어 있으며, 기능별로 구분된 다양한 부품들이 하나의 모듈을 구성합니다. 이 글에서는 LED모듈을 구성하는 핵심 요소인 PCB 기판, LED칩 및 드라이버 IC, 그리고 캡슐화 및 방열 구조에 대해 상세히 분석해 보겠습니다. LED 제품의 성능과 수명을 좌우하는 중요한 요소들이 어떻게 구성되고 연결되는지 이해할 수 있습니다.
PCB 기판의 역할과 구조
LED모듈의 가장 하단에 위치한 부품은 PCB(Printed Circuit Board) 기판입니다. PCB는 회로의 신호를 전달하고, 전력을 분배하며, 각 부품을 고정하는 기반 역할을 합니다. LED모듈에서 사용되는 PCB는 일반적으로 FR-4(에폭시 유리 섬유) 소재로 만들어지며, 고급 제품의 경우 알루미늄 PCB를 사용해 방열 성능을 높이기도 합니다. PCB에는 전도성을 가진 구리 회로 패턴이 새겨져 있어, LED칩과 드라이버 IC 간의 전기 신호를 빠르고 정확하게 전달합니다. 이 과정에서 회로 설계의 정밀성이 매우 중요하며, 불량한 회로 설계는 LED의 깜빡임, 밝기 저하, 발열 증가 등을 유발할 수 있습니다. 또한, PCB는 단순히 회로 연결 기능만 있는 것이 아니라 모듈 전체의 기계적 안정성을 확보하는 역할도 합니다. 이를 위해 다층 PCB 구조가 사용되기도 하며, 회로 밀집도가 높은 경우에는 4층, 6층 이상의 다층기판을 사용하는 고급형 LED모듈도 존재합니다. 모듈 형태에 따라 PCB는 표준형, 커스터마이즈형 등으로 제작되며, 고정용 나사홀, 커넥터 슬롯, 전원단자 등이 사전에 설계되어야 하므로 초기 회로 설계 단계부터 정확한 구조 이해가 필요합니다.
LED 칩과 드라이버 IC의 구성
LED모듈의 핵심은 빛을 발산하는 LED칩(다이)입니다. 이 칩은 PCB에 납땜되어 설치되며, 주로 SMD(Surface Mounted Device) 방식이 사용됩니다. SMD는 모듈을 얇고 가볍게 만들 수 있고, 대량 생산에 적합하여 현재 대부분의 LED모듈에 적용되고 있습니다. LED칩은 RGB(Red, Green, Blue)로 구성되며, 이 세 가지 컬러를 조합해 풀컬러 표현이 가능합니다. 고해상도 모듈일수록 한 픽셀 안에 더 많은 칩이 조밀하게 배치되며, 이를 픽셀피치(Pitch)라고 합니다. 픽셀피치가 작을수록 해상도는 높아지지만 제조 난이도와 비용도 증가합니다. 칩의 밝기와 색상 제어는 드라이버 IC가 담당합니다. 드라이버 IC는 각각의 LED에 정밀한 전류를 공급하며, PWM(Pulse Width Modulation) 방식으로 밝기를 조절합니다. 또한, 데이터 신호를 수신해 LED의 ON/OFF 및 색상 출력 타이밍을 정밀하게 조절합니다. 고급 모듈의 경우 스마트 IC(집적형)를 사용하여, 각 픽셀마다 독립적인 제어가 가능하며, 데이터 전송 손실을 줄이는 데 큰 장점이 있습니다. 일반적으로 LED모듈 한 장당 수십 개 이상의 IC가 배치되며, 데이지 체인 방식으로 연결되어 여러 개의 모듈이 하나의 제어 시스템으로 통합됩니다. 이 외에도 정전기 보호 소자, 저항, 캐패시터 등 다양한 회로 부품이 함께 탑재되어 안정적인 작동을 지원하며, 노이즈를 줄이고 회로 손상을 방지하는 역할을 합니다.
캡슐화, 방열, 보호 설계
LED칩과 회로가 외부 환경에 노출되면 먼지, 습기, 충격 등으로 인해 쉽게 손상될 수 있습니다. 이를 방지하기 위한 핵심 설계가 바로 캡슐화(Encapsulation)입니다. 일반적으로 실리콘, 에폭시, PU(폴리우레탄) 등의 소재로 칩을 코팅하며, 투명 또는 반투명 커버를 씌우기도 합니다. 이러한 캡슐화 기술은 빛의 확산각을 조절하거나 색 번짐 현상 방지, 자외선 차단 등의 기능을 동시에 수행합니다. 옥외용 LED모듈의 경우 IP65 이상의 방수/방진 등급을 갖추는 것이 필수이며, 고온다습한 환경에서도 오작동 없이 작동해야 하므로 내열성과 내습성이 우수한 소재가 사용됩니다. 방열도 중요한 요소입니다. LED는 전기를 빛으로 전환하면서 동시에 열도 발생시키는데, 이 열이 쌓이면 LED 수명이 급격히 줄어듭니다. 따라서 고성능 LED모듈은 PCB와 뒷면에 알루미늄 방열판을 부착하거나, 히트싱크 설계를 통해 열을 빠르게 외부로 배출합니다. 또한, 모듈의 외곽 구조는 하우징 또는 케이스로 감싸져 있는데, 이는 단순한 디자인 요소가 아니라 충격 보호, 설치 편의성, 모듈 간 결합성까지 고려한 정밀 구조물입니다. 최근에는 자석 고정형 구조, 플라스틱 인젝션 몰드, 스냅형 체결 방식 등 다양한 하드웨어 설계가 접목되고 있어 설치 환경에 따른 유연성이 높아지고 있습니다.
LED모듈은 단순한 전자부품이 아닌, 정밀 회로 설계, 광학 기술, 열 제어, 재료 공학이 집약된 하이테크 제품입니다. PCB 기판의 회로 안정성, LED칩과 드라이버 IC의 정밀 제어, 그리고 캡슐화 및 방열 설계의 완성도는 LED모듈의 품질을 좌우하는 핵심 요소입니다. LED 디스플레이의 성능과 수명, 유지보수 비용은 이러한 구조적 완성도에 따라 달라집니다. 따라서 LED모듈을 선택하거나 생산하는 입장에서는 겉모양보다 내부 구조에 대한 이해와 평가가 반드시 선행되어야 합니다. 보다 깊이 있는 구조 설계나 시스템 통합이 필요한 경우, 전문 LED 제조사 또는 기술 엔지니어와의 협업을 통해 최적의 제품을 선택하는 것이 중요합니다.
